LED-BOX XL

LED-BOX / XL  170mm Bautiefe - einseitig und doppelseitig verwendbar - Heavy duty für extra große LED-Boxen mit OSRAM® LED-Technik

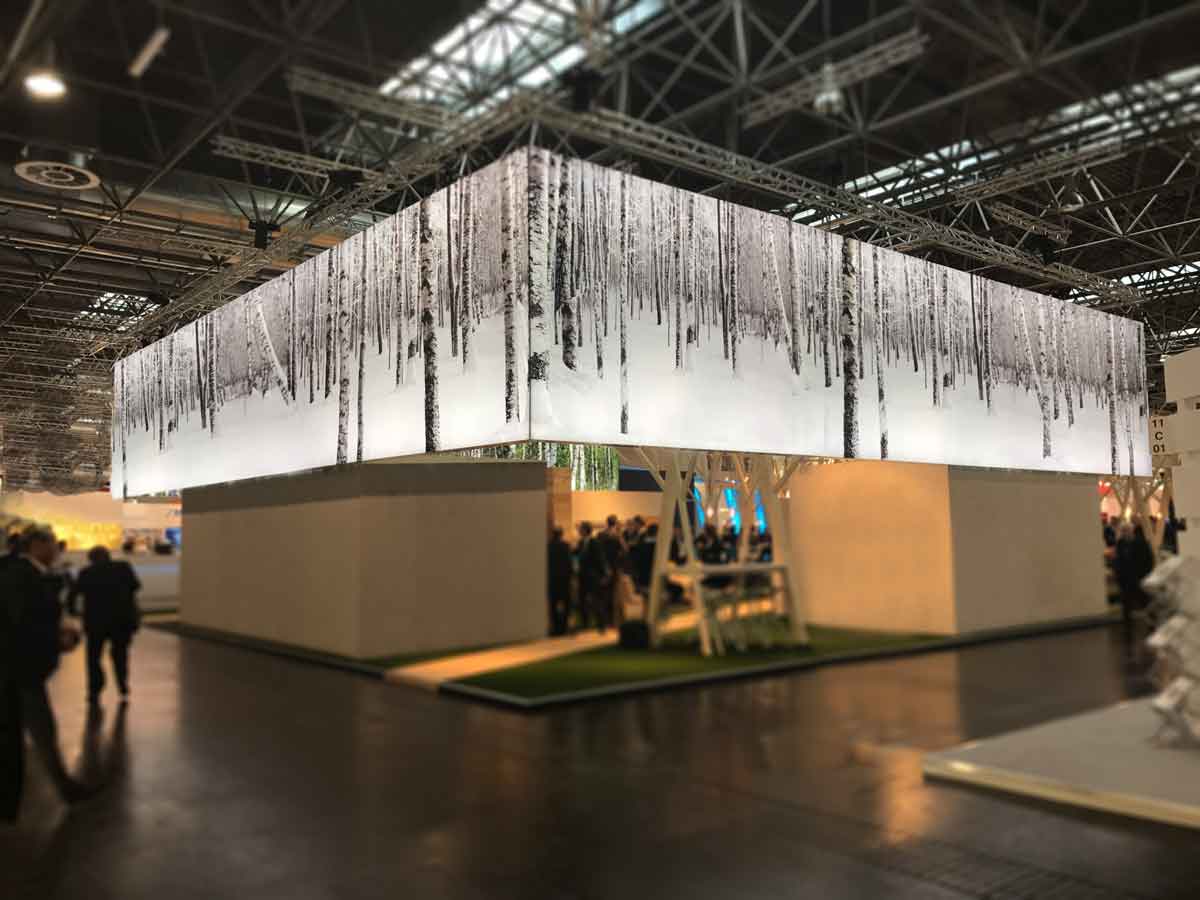

Doppelseitige Power LED-BOX mit Textilspanntechnik aus Aluminium. Einzigartige und Impossante lichtgesaltungen. Eigenstatik vorhanden. Rahmenloses Edel-Design / 170 mm Bautiefe. Silber eloxiert. Freistehend / Stele / Deckenabhängung / LED-Wand. / B1 Brandschutzklasse.

Infos hier:  IQ-BOX® Katalog Produktvideo hier   IQ-BOX® Video

ZUBEHÖR:

• Bodenplatte Single = einseitig herauskragende flache Bodenplatte
• Bodenplatte Double = beidseitig herauskragende flache Bodenplatte
• Abhänge Ösen = für Deckenabhängung
• CONNEX 250 M 250 = werkzeuglose LED-BOX Verbinder inkl. Bohrungen
• CONNEX 90° = werkzeugloser LED-BOX Verbinder 90°
• CONNEX 360° XL = LED-BOX Scharnier / Stufenlose Einstellung von 0° bis 160°
• CONNEX WALL = Befestigungswinkel für die direkte Wand-/ Deckenmontage
• Bei 24V RGB-W / RGBW DMX512-LED Auswahl kommt die LED-BOX ohne EVG / ohne Controller. Diese sind für Festinsatallationen im Standard immer bauseits in der Haustechnik zu stellen und einzusteuern.

 SPEZIFIKATION:

• Bautiefe 170 mm
• CRI = 80+ / 90+ RA
• High Power 220V LED-Module / ca. 7.800lm/lfm
• LED-Konverter 220/24V intern in LED-BAR verbaut
• Kelvin = 6.500K
• Wattage= 72W/lfm
• LT= 50.000h +
• Homogene Ausleuchtung durch TEX-LUX Sondertexil von IQ-BOX®
• Schneller, werkzeugloser Motivwechsel
• Günstige Versandkosten bei geteiltem und zerlegten Rahmen
• B1 Brandschutzklasse
• Unkomplizierter Aufbau, auch für Laien

LED Spezifikationen bei RGB+W Sonderlösungen: *** Standard Produktionszeit + 20Tage ***

LED 24V RGB+W 512 MATRIX 360° Vollflächige Hinterleuchtung auf Aluminiumplatte vorkonfektioniert / Mit Streben versteift / Perfekt, vollflächige homogene Ausleuchtung. Mit LED-Sondertextil TEX-LUX DIAMOND für unübertroffene Lichtgestaltungen / Satte tiefe Farben / Höchste Farbbrilanz

• IC Type 16512 / 512 Controll System unterstützt (Controller immer Bauseits)
• OSRAM Industrial Ceramic Chip
• 70 x 70 x 10 mm LED-Modul Baugröße
• IP20
• 6W / Module
• 11.520 Lumen pro Quadratmeter
• 120 Lumen pro Watt / pro Modul
• CRI Farbwiedergabeindex RA≥90
• 24V OSRAM Ceramic Chip
• Ceramic Power Design / 4x4 Design / 4x RGB + 4xW (2.700 - 6.500K)
• Aluminium PCB 1,5mm
• Aluminium 70x70mm Power-Heat Conductive Board
• 8x IQ-Batwing PMMA Linsen mit 360°
• Galvanized pure Copper Wiring
• String Connection 22cm
• Einzeln teilbar

Größe der Textilgrafik: Rahmengröße + umlaufend 1cm Motivzugabe für Flachkeder (zB. 102x102cm bei Rahmengröße 100x100cm)

Gewicht: Aluminium Profil 2,2 kg/lfm / Textil 0,23 kg/qm

Streben:

• Bracket  X-82 mm
• centr.     X-30,4 mm
• excentr. X-17,8 mm

Spezic: 500/7905-2,150 / Alle Angaben ohne Gewähr. Technische Änderungen und Irrtümer vorbehalten.

• Durch die geringe Bautiefe, je nach Motiv und Farbe sind Schattenbildungen möglich / Achtung Textil nicht falten / leichte Knickspuren duch die Verabeitung möglich / Kabelverbindungen vor Montage schattenfrei einklemmen.
• LED-EVG / LED-Konverter 220V-24V müssen zugriffssicher und unter der Gewährleistung einer freien Luftzirkulation untergebracht werden. Elektroanschlüsse dürfen nur vom Fachmann ausgeführt werden.
